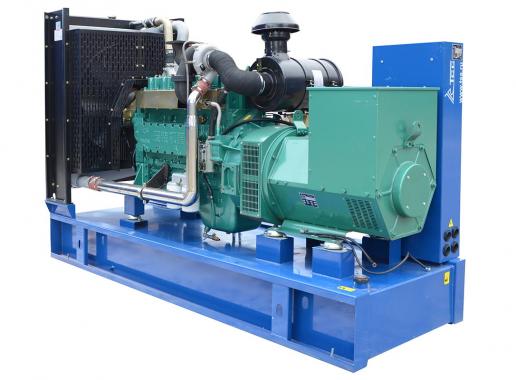

Описание аппарата ТСС АД-200С-Т400-2РМ13
Серия дизель-генераторных установок «ТСС Проф» на базе новых высокотехнологичных двигателей «TSS Diesel» была разработана инженерами «ГК ТСС» в 2013 году как линейка высококачественных и, вместе с тем, недорогих электростанций, рассчитанных на самую широкую сферу применения. По своим технико-экономическим и эксплуатационным характеристикам ДГУ «ТСС Проф» сравнимы с дизель-генераторами самых известных производителей, но при этом гораздо дешевле их и по стоимости приобретения и в обслуживании.
ДГУ «ТСС Проф» одинаково успешно применяются как в качестве основного источника энергопитания, в т.ч. в режиме интенсивной подачи электроэнергии, так и в качестве резервного при сбоях основной электросети.
Основные сферы применения:
- частные домовладения и фермерские хозяйства;
- строительство и жилищно-коммунальная инфраструктура;
- здравоохранение и торговля;
- нефтегазовый комплекс и промышленность.
Расширенная гарантия:
На двигатели серии «ТСС Проф» действует расширенная гарантия: 3 года либо 2000 моточасов наработки в зависимости от того, что наступит раньше.
Предпродажная подготовка:
Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку.
Соответствие стандартам:
Все комплектующие проходят входной контроль качества, затем обеспечивается полный контроль процесса производства и конечный контроль качества продукции в соответствии с российскими стандартами.
Сертификат соответствия C-RU.АГ75.B.18854:
соответствие ГОСТ Р 53174-2008,
ГОСТ Р 51318.12-99 (СИСПР 12-97),
ГОСТ 12.1.012-2004, ГОСТ 12.1.003-83
Базовая комплектация:
- Дизельный двигатель с непосредственным
- впрыском топлива и водовоздушным охлаждением, с турбокомпрессором и регулятором частоты вращения; Установленным навесным оборудованием и оборудован системами обеспечения;
- Генератор одноопорный безщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения;
- Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений;
- Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
- Шкаф управления с автоматическим или ручным запуском (зависит от степени автоматизации).
Дополнительная комплектация:
- Предпусковой электроподогреватель охлаждающей жидкости от сети 220 В.
- Предпусковой электроподогреватель масла от сети 220 В.
- Предпусковой дизельный подогреватель охлаждающей жидкости ПЖД,
- Шумозащитный кожух.
- Внешний топливный бак.
- Исполнение на одноили двухосном прицепе или на шасси автомобиля.
- Исполнение в утепленном блок-контейнере «Север», с комплектацией блокконтейнера оборудованием и системами, необходимыми для обеспечения сохранности, работы и обслуживания ДГУ (комплектация и исполнение блок-контейнера согласовывается дополнительно),
Удаленный мониторинг и управление ДГУ:
- с кабельным соединением (расстояние до 300 м),
- через радиосвязь (расстояние до 3000 м),
- через мобильную связь (GSM канал),
- через Интернет (протокол TSP-IP).
Особенности двигателя «TSS Diesel»:
- экономичный расход топлива, обеспеченный высокоэффективной топливной системой;
- низкий уровень шума за счёт применения специальных шумопонижающих технологий;
- улучшенные эксплуатационные характеристики и повышенный срок службы, подкреплённые равномерным охлаждением блока цилиндров и каждого из них;
- надёжность и долговечность, обеспеченные применением современных материалов и роботизированной сборкой;
- возможность мониторинга основных параметров функционирования агрегата (предусмотрен аварийный останов) с помощью цифровых контроллеров;
- компактность, доступность узлов и агрегатов за счёт применения модульного дизайна;
- высокая ремонтопригодность за счёт унификации и взаимозаменяемости деталей;
- высокий моторесурс – более 13 000 часов до капремонта;
- расширенная заводская гарантия до 3-х лет.
Шкаф управления электростанцией:
Шкаф управления ДГУ производства компании ТСС
разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции.
ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.
На лицевой панели ШУЭ расположены:
- замок
- автоматический выключатель
- контроллер
- выключатель питания контроллера
- кнопка аварийного останова
- звуковой сигнализатор
Система управления электростанцией:
ГК ТСС оснащает электростанции серии «ТСС Проф» системой управления, которая реализована на базе современного цифрового контроллера SMARTGEN серии
HGM6100. Эта система управления реализует в себе интегрированные цифровые технологии отображения параметров сети и электростанции, которые дополняются технологиями ей сетевого применения.
Основные функции системы управления:
- автоматический пуск / останов электростанции,
- измерение параметров сети и параметров работы электростанции,
- сигнализация об нежелательных условиях, которые не влияют на работу электростанции и служат для привлечения внимания оператора,
- отключение и останов электростанции при возникновении условий, критичных для работы электростанции.
Кодовое обозначение ДГУ АД-200С-T400-2РМ13
А стационарное исполнение (вариант : Э – передвижное исполнение)
Д приводной дизельный двигатель
200С – номинальная мощность 200 кВт
Т трехфазная нагрузка (вариант : без буквы – однофазная нагрузка)
400 – напряжение сети
2 степень автоматизации (варианты: 1 степень автоматизации)
Р жидкостное охлаждение (вариант: без буквы – воздушное охлаждение)
13 – марка двигателя (указана в описании)
